Hebei Anmei Electrical Equipment Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von Porzellandurchführungen für den Innenbereich in China und bietet auch maßgeschneiderten Service. Wenn Sie hochwertige, in China hergestellte Porzellanbuchsen für den Innenbereich kaufen möchten, können Sie gerne ein Angebot von unserer Fabrik einholen.

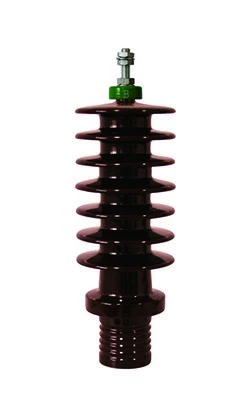

Porzellanbuchse für den Innenbereichist eine grundlegende elektrische Isolationskomponente, die häufig in Innenschaltanlagen, metallgekapselten Umspannwerken, Mittelspannungs-Leistungsschaltern und Transformatoren eingesetzt wird. Porzellan ist seit über einem Jahrhundert das Material der Wahl für Innendurchführungen und bietet außergewöhnliche Durchschlagsfestigkeit, mechanische Robustheit und bewährte langfristige Zuverlässigkeit. Als kritische Schnittstelle zwischen unter Spannung stehenden Leitern und geerdeten Gehäusen muss die Porzellandurchführung für den Innenbereich eine zuverlässige Isolierung bieten und gleichzeitig elektrischen Belastungen, Temperaturschwankungen und gelegentlichen mechanischen Stößen in engen Räumen standhalten. Diese Durchführungen werden für Versorgungsunternehmen, Industrieanlagen, Gewerbegebäude und Eisenbahnstromsysteme eingesetzt, bei denen eine sichere und zuverlässige Stromverteilung von größter Bedeutung ist.
Elektrische Nennwerte
| Parameter | Standardwert |
|---|---|
| Spannungsklasse | 12 kV – 72,5 kV |
| Netzfrequenzspannungsfestigkeit (1 Minute) | 28 kV – 140 kV (trocken) |
| Blitzstoßfestigkeit (BIL) | 60 kV – 325 kV |
| Dauerstrom | 200 A – 4,000 A+ |
| Kriechstrecke |
Größer oder gleich 10 mm/kV (Innenraumstandard)
|
Materialspezifikationen
| Komponente | Material |
|---|---|
| Isolierkörper | Hochwertiges-Nassporzellan-, glasierte Oberfläche |
| Leiter | Kupfer oder Aluminium, je nach Bedarf verzinnt oder versilbert |
| Flansch | Aluminiumlegierung, Gusseisen oder Stahl (verzinnt) |
| Dichtung | Öl-beständiger Gummi (NBR) |
Dimensionskonfigurationen
- Flanschtypen: Quadratische Platte, runde Platte oder spezielle Montagekonfigurationen
- Leitertypen: Vollstab, Hohlrohr oder flexible Verbindung
- Montagepositionen: Oben{0}}Eingang, seitlicher-Eingang oder durch-Wandkonstruktionen
- Abmessungen angepasst an kundenspezifische Schaltanlagenlayouts
Hauptmerkmale
Einhaltung von Standards
Alle Porzellandurchführungen für den Innenbereich werden gemäß den Standards IEC 60137, IEEE C57.19.01 und GB/T 4109 hergestellt. Wir bieten auch die Einhaltung kundenspezifischer Spezifikationen und regionaler Standards, einschließlich CSA, GOST und NBR. Anschlussanordnungen und Montageabmessungen entsprechen den neuesten Standardrevisionen, um einen nahtlosen Austausch und Kompatibilität zu gewährleisten.
Hochwertiges Porzellanmaterial
Unsere Porzellanmassen werden mit einem Gehalt an hochreinem Aluminiumoxid (Al₂O₃) von über 85 % hergestellt und unter präzise kontrollierten Temperaturkurven gebrannt, um maximale Dichte und mechanische Festigkeit zu erreichen. Die Glasurbeschichtung sorgt für eine glatte, nicht{3}}poröse Oberfläche, die der Ansammlung von Verunreinigungen widersteht und eine stabile elektrische Leistung auch in Innenräumen mit hoher -Luftfeuchtigkeit gewährleistet.
Hohe mechanische Festigkeit
Mit einer Biegefestigkeit von mehr als 100 kg und einer Biegemomentkapazität von bis zu 2.000 N·m halten diese Durchführungen den mechanischen Belastungen von Leiterverbindungen, Kurzschlusskräften und seismischen Ereignissen stand. Das robuste Porzellandesign gewährleistet die Integrität auch bei gelegentlicher Überlastung und versehentlichem Aufprall.
Zuverlässiges Dichtungssystem
Die öl-dichte, wasserdichte-Konstruktion mit NBR-Dichtungen sorgt dafür, dass an der Montageschnittstelle keine Leckage auftritt. Durch die Dichtheitsprüfung mit einem Helium-Massenspektrometer wird die Dichtungsintegrität überprüft, sodass diese Durchführungen für ölgefüllte Transformator- und Schaltanlagenanwendungen geeignet sind.
Optimiertes Isolationsdesign
Das wissenschaftliche Formdesign mit optimierter Metall- und Porzellanschnittstelle minimiert die Spannungskonzentration im elektrischen Feld und verringert so das Risiko von Teilentladungen und Oberflächenkriecheffekten. Unsere Durchführungen erreichen Teilentladungsgrade unter 10 pC bei 1,1-facher Nennspannung und gewährleisten so eine langfristige Betriebssicherheit.
Großer Temperaturbereich
Diese für den Einsatz in Innenräumen konzipierten Durchführungen funktionieren zuverlässig über einen Temperaturbereich von -40 bis +105 Grad und sind für verschiedene Klimabedingungen und Gerätebetriebsumgebungen geeignet
Häufiges Problem
Was ist der Unterschied zwischen Porzellandurchführungen für den Innen- und Außenbereich? Kann ich eine Innendurchführung im Freien verwenden?
Der Hauptunterschied liegt in der Kriechstrecke und dem wetterfesten Design. Durchführungen für den Außenbereich verfügen über eine längere Kriechstrecke (normalerweise größer oder gleich 20 mm/kV für stark verschmutzte Bereiche) und zusätzliche Wetterschutzvorrichtungen, um Wasserbrücken und das Überschlagen von Verunreinigungen bei Regen, Nebel oder Schnee zu verhindern. Innendurchführungen haben kürzere Kriechstrecken (größer oder gleich 10 mm/kV) und sind nicht für die direkte Einwirkung von Regen oder UV-Strahlung ausgelegt. Um Sicherheit und Zuverlässigkeit zu gewährleisten, empfehlen wir dringend die Verwendung von für den Außenbereich zugelassenen Durchführungen für jede exponierte Außenanwendung.
Wie hoch ist die erwartete Lebensdauer einer Porzellandurchführung für den Innenbereich und welche Wartung ist erforderlich?
Bei ordnungsgemäßer Installation und unter normalen Betriebsbedingungen können Porzellandurchführungen für den Innenbereich 30+ Jahre zuverlässigen Dienst leisten. Der Wartungsaufwand ist minimal-in erster Linie routinemäßige Sichtprüfungen auf Risse, Absplitterungen, Verunreinigungen oder Anzeichen von elektrischer Spannung. Die porenfreie, glasierte Porzellanoberfläche ist schmutzabweisend und lässt sich bei Bedarf leicht mit einem weichen Tuch reinigen. Es ist kein planmäßiger Austausch erforderlich, es sei denn, es werden physische Schäden oder eine Verschlechterung festgestellt.
Wie stellen Sie sicher, dass das Porzellan während des Transports und der Installation keine Risse bekommt?
Our porcelain bodies are manufactured with high mechanical strength (cantilever strength >100 kg) und sorgfältig auf Belastbarkeit ausgelegt. Für den Versand wird jede Buchse einzeln in stoßdämpfenden Schaumstoff- oder Holzkisten verpackt, die den internationalen Standards für Exportverpackungen entsprechen. Für die Installation stellen wir detaillierte Installationsanweisungen mit korrekten Drehmomentangaben zur Verfügung, um ein zu starkes Anziehen zu vermeiden, und unser technisches Support-Team steht Ihnen bei Bedarf zur Verfügung, um Ihr Installationsteam anzuleiten.
Warum Anmei wählen?
- 10+ Jahre Branchenerfahrung
- Komplettes Sortiment an Transformatorbuchsen, Ölstandsanzeigern, Entlüftern, Ventilen und Anschlüssen
- Starke Forschungs- und Entwicklungskapazitäten für maßgeschneiderte Lösungen
- Qualität{{0}orientiert mit einem kundenorientierten Ansatz-
